一、海湾GST-LD-8317气体喷洒指示灯概述：

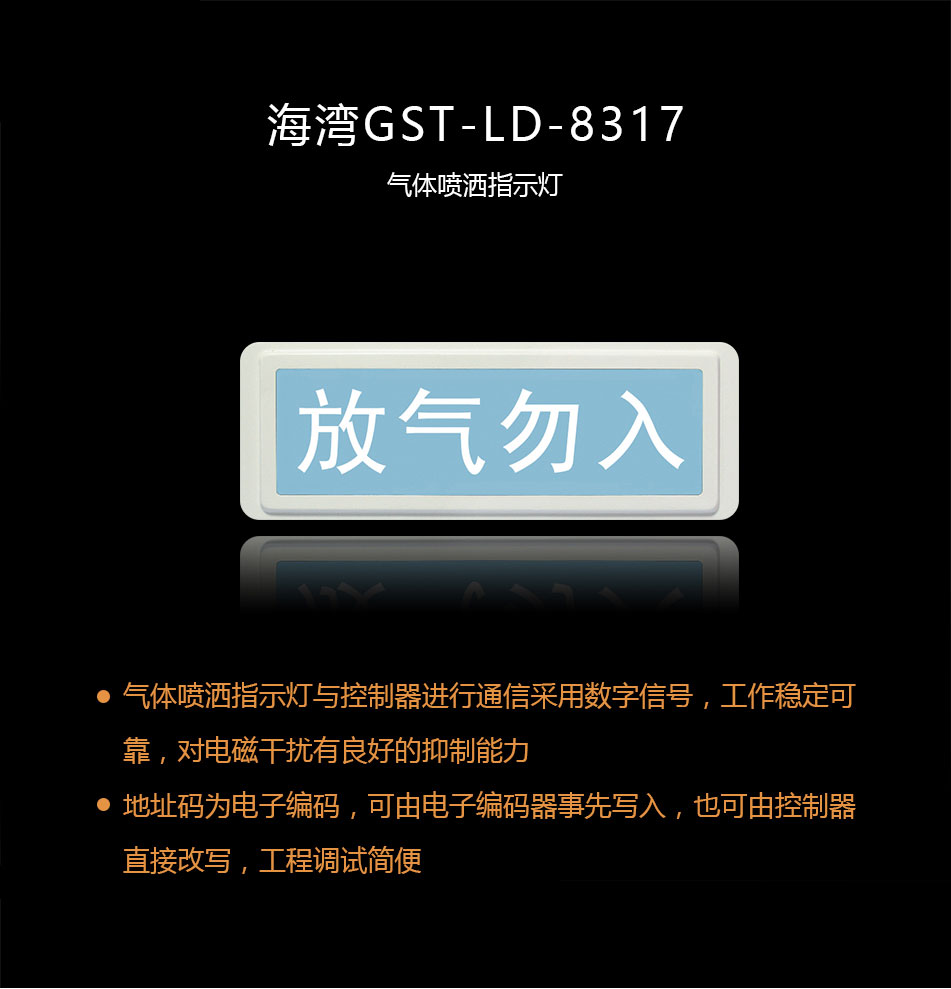

GST-LD-8317气体喷洒指示灯是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器(以下简称控制器)将启动气体喷洒指示灯发出灯光指示，提醒人员注意并采取相应的措施。本喷洒灯为编码型，可与公司气体灭火系统控制器配套使用。
气体喷洒指示灯与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。
二、海湾GST-LD-8317气体喷洒指示灯技术指标：
部分可参考商品属性

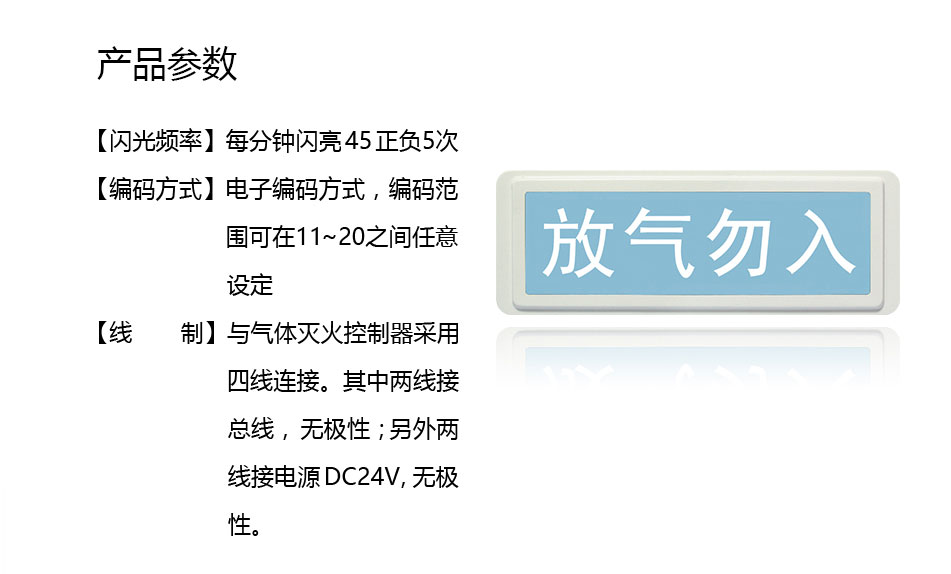

闪光频率：每分钟闪亮45正负5次
编码方式：电子编码方式，编码范围可在11~20之间任意设定
线制：与气体灭火控制器采用四线连接。其中两线接总线，无极性；另外两线接电源DC24V，无极性。
三、海湾GST-LD-8317气体喷洒指示灯布线要求：
信号总线Z1、Z2采用阻燃RVS双绞线，截面积大于等于1.0平方；电源线D1、D2采用阻燃BV线，截面积大于等于1.5平方。
四、海湾GST-LD-8317气体喷洒指示灯结构特征、安装与布线GST-LD-8317喷洒灯外形示意图如图所示

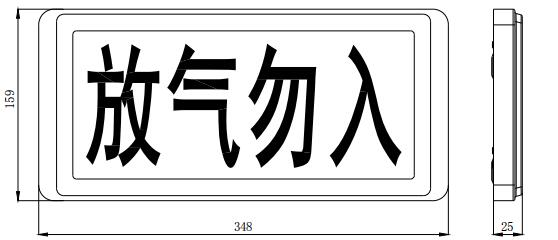

喷洒灯外形示意图如图5-14所示。

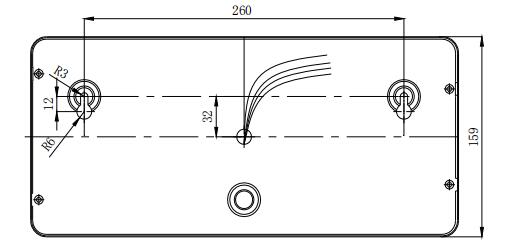

喷洒灯安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓，安装孔距为260mm（见图5-15），再将喷洒灯接好线，调节好膨胀螺栓的高度，将喷洒灯紧挂在墙上。也可将外壳上盖打开，把膨胀螺栓的螺母拧紧。
喷洒灯端子示意图如图5-16所示。
D1、D2：接DC24V，无极性。
Z1、Z2：接控制器两总线，无极性
布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1。0mm2；电源线D1、D2采用阻燃BV线，截面积≥1。5mm2。
五、海湾GST-LD-8317气体喷洒指示灯应用方法

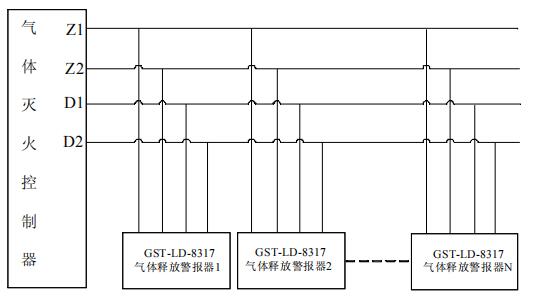

喷洒灯与气体灭火控制器的总线和电源DC24V相连，实现喷洒喷洒功能。具体连接方法如图5-17所示。
